臭氧應用于循環冷卻水 ——兼論ModuOzone 陶瓷板放電系統的技術優勢
循環冷卻水系統 （ Recirculating Cooling Water, RCW） 是火電 、 石化 、 冶金 、 數據中心等耗水大 戶 ，全球工業用水量中的很大一部分為冷卻塔用水 ，其中因為鹽度的累積及微生物污染等問題 ， 70%以 上因排污而浪費。
行業背景與挑戰
傳統 “ 六藥劑 ”方案 （緩蝕劑 、 阻垢劑 、 殺菌劑 、 pH 調節 、 消泡劑 、 分散劑） 帶來四重痛點：
◆水耗高： 濃縮倍數（ Cycles of Concentration, COC） 普遍≤5 ， 每MW機組年排污水 ≈ 10–15萬m3 ;
◆ 藥耗高 ：年投加化學藥劑200–400g/m 3 , 藥劑費 、儲運費 、人工費疊加；
◆ 環保風險 ：AOX 、磷 、氮 、重金屬累積 ，末端廢水處理成本飆升；
◆微生物耐藥性 ： Legionella （軍團菌屬) 及Pseudomonas （假單胞菌屬） 等形成生物 膜 ， 殺菌劑輪換使用仍難根除 ，且誘發腐蝕與傳熱效率下降15–30%。
臭氧 （ O3 ） 因其氧化還原電位2 . 07V （pH = 7 ） 僅次于·OH ， 可同步完成殺菌 、 滅藻 、 除 垢 、 防 腐 、 消 色 、 除 臭 ， 被 EPA 列 為 “ 非 化 學 型 殺 菌 技 術 （ Non-chemical Device, NCD） ”。
近十年 ， 歐美600余座冷卻塔已經實現臭氧化改造 ， COC 提升至10–30(遠大于傳統的5倍 標準) ， 節水30–70% ，運行費用下降20–50% 。 中國2025年《工業水效提升行動計劃》 明 確將 “ 臭氧等高級氧化替代技術 ”列入綠色低碳先進適用技術目錄 ，行業需求進入爆發期。
臭氧在循環冷卻水中的作用機理
1 . 殺 菌 滅 藻 ： O3 通 過 細 胞 壁 脂 質 過 氧 化 、 酶 蛋 白 巰 基 氧 化 導 致 細 胞 裂 解 （lysis ） ， 對 軍 團 菌 3-log 滅 活 CT 值 僅 為 0 . 2–0 . 5mg·min/ L ， 比 游 離 氯 低 兩 個 數量級； 藻類葉綠體膜被破壞 ， 光合作用中斷。
2 . 生 物 膜 控 制 ： 臭 氧 可 穿 透 EPS 多 糖 基 質 ， 切 斷 微 生 物 “ 通 訊 信 號 ” AHL s ， 生 物 膜 厚 度 下 降 90% 以 上 ， 換 熱 器 熱 阻 系 數 Kf 由 3 . 5 × 10 ? ? 降 至 0 . 5 × 10 ? ?m2·K/W。
3 . 阻 垢 分 散 ： O3 將 Ca2+ 誘 導 的 CaCO3 過 飽 和 微 晶 表 面 電 荷 反 轉 (ζ 電 位 – 15mV → –35mV） ， 晶 體 停 留 在 納 米 級 （ 50–200nm） ， 形 成 可 流 動 “ 鈣 粉 ” 而 非硬垢 ； 同時氧化有機物后降低 “ 晶核膠黏 ”效應 ， 實現 “ 無磷阻垢 ”。
4 . 緩蝕 ： 高COC下金屬離子 （ Fe 3 + 、 Cu 2 + 、 Zn2+ ） 飽和析出 ， 形成自限式氧化 物 保 護 膜 ； 臭 氧 不 引 入 Cl ? 、 SO 4 2 ? 等 侵 蝕 性 離 子 ， 實 測 碳 鋼 腐 蝕 率 <0 . 025mm/ a。
5 . 水 質 穩 定 ： 臭 氧 消 耗 堿 度 弱 ， 循 環 水 pH 自 然 平 衡 在 8 . 0–8 . 5 ， 處 于 碳 鋼 鈍 化 區 ， 可省卻酸堿調節 ； 同時氧化降解氨氮 、 COD ， 提高排放水質。
系統設計關鍵參數
1 . 投 加 濃 度 ： 0 . 1–0 . 3g/m3 循 環 水 量 即 可 維 持 0 . 05–0 . 15mg/L 殘 余 臭 氧 ， 滿 足殺菌需求； 高污染補水或粉塵侵入時短時沖擊至0 . 4g/ m 3 。
2 . 接 觸 時 間 ： ≥15min 可 保 證 3-log 軍 團 菌 滅 活 ； 設 計 側 流 反 應 器 （ Side - stream Ozone Contact or, SOC） 體積 ≈ 5 %循環量 ， 空塔速度8–12m/h。
3 . OR P 控 制 ： 750–850mV （ Ag/AgCl ） 對 應 0 . 05mg/L O 3 ， 與 PLC 聯 鎖 實 現 “ 按需投加 ”。
4 . 材 料 兼 容 ： 316 L 、 PV DF 、 E PDM 耐 臭 氧 ； 避 免 天 然 橡 膠 、 銅 合 金 、 鍍 鋅 件。
5 . 尾 氣 分 解 ： 采 用 MnO2/CuO 催 化 分 解 器 ， 出 口 臭 氧 <0 . 1 ppm ， 符 合 OSHA 要求。
經濟-環境-社會效益
以 11000m3/h 、 ΔT = 7 ℃ 冷 卻 塔 為 例 ， 對 比 “ 傳 統 化 學 法 COC = 5 . 5 ” 與 “ 臭 氧 法 COC = 1 5 ”：
年 節 水 量 ： 163 → 143m3/h ， 按 8000h 運 行 ， 節 水 16 萬 m 3 , 水 費 3 . 2 元/ m 3 , 年省51萬元；
年節藥劑量： 緩蝕 、 阻垢 、 殺菌劑共120t ， 節省96萬元；
減少排污費： COD 、 AOX下降70% ， 年降低末端廢水處理費28萬元；
換熱效率提升3% ， 壓縮機功耗下降220MWh/年 ， 折合18萬元；
扣 除 臭 氧 系 統 電 耗 12 . 5 kWh/kgO 3 、 年 電 費 38 萬 元 ， 綜 合 節 省 155 萬 元 ， 投 資回收期1 . 2–1 . 5年。
安力斯 ModuOzone 陶瓷板放電
技術解析

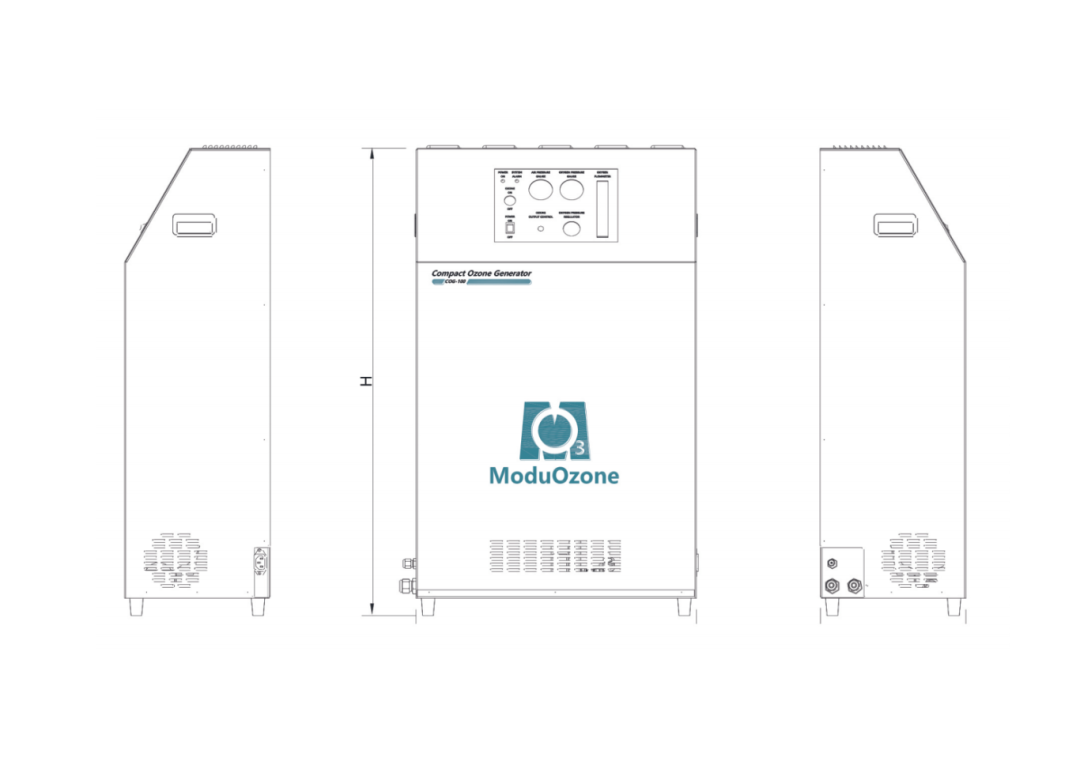

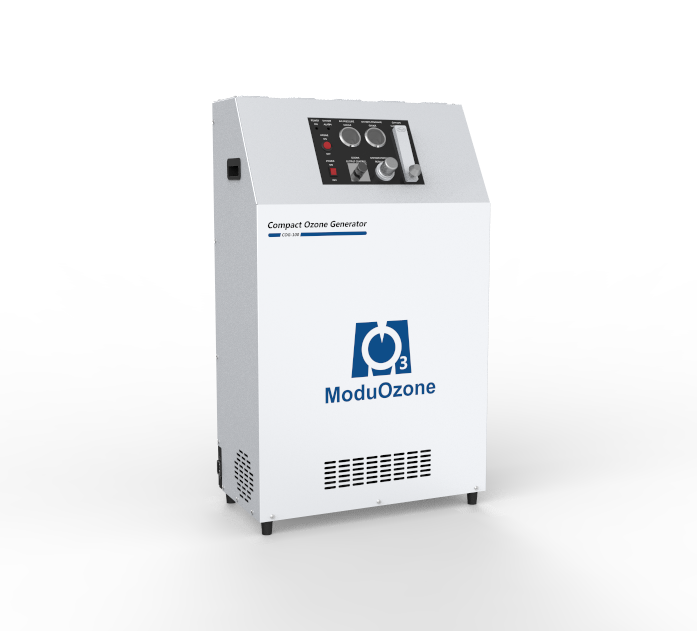

安 力 斯 環 境 在 板 式 臭 氧 發 生 器 領 域 深 耕 20 年 ， 其 Mod u Ozone系 列 采 用 “ 微 間 隙 陶 瓷 板 介 質 阻 擋 放 電 （ Dielectric Barrier Discharge , DB D） ” 技 術 路 線 ， 針 對 冷 卻 水 行 業 痛 點 實 現 五大突破：
01 高濃度低功耗
0 . 1 mm微 間 隙 疊 層 + 高 鋁 陶 瓷 基 片 ( εr = 9 . 8 ， 介 電 損 耗 ＜ 0 . 2 ‰ ） ， 使 放 電 功率密度提升至3 . 5 kW/ L ， 臭氧濃度0–260mg/L可調；
牽 引 級 IG BT 高 頻 電 源 （ 20–30kHz） 配 合 “ 頻 率 - 功 率 雙 閉 環 ” 算 法 ， 實 時 鎖 定 最 優 諧 振 點 ， 單 位 臭 氧 電 耗 5 . 0–6 . 5Wh/g ， 比 傳 統 管 式 （ 9–10 Wh/g ） 節 電 35% ， 年運行費再降20%。
02 模塊化冗余
03 高可靠長壽命
陶 瓷 電 極 經 微 弧 氧 化 （ MAO） 生 成 50μ m Al2 O3 陶 瓷 膜 ， 硬 度 HV1200 ， 耐 20kV擊穿 ， 抗氧化腐蝕 ， 壽命>10年；
非壓力容器設計 ， 放電室耐壓10 . 5 bar無泄漏 ， 免除壓力容器年檢；
三級保護 （過壓 、 過溫 、 過流） + 云邊協同故障預測 ， MTBF≥20000h。
04 智能云運維
內 置 Modbus-TCP/ RS485 、 藍 牙 、 4G 模 塊 ， 與 工 廠 DCS 、 手 機 APP 無 縫 接 入；
云 端 大 數 據 A I 對 比 同 類 項 目 運 行 曲 線 ， 提 前 7–10 天 預 警 放 電 板 老 化 、 冷 卻 水 溫度漂移 ， 實現 “ 無人值守 ”；
遠程OTA升級控制策略 ， 平均故障響應時間由48h縮短至4h。
05 冷卻水場景定制
一 體 化 Side-streamSkid 集 成 臭 氧 發 生 器 、 文 丘 里 injector 、 OR P 儀 、 尾 氣 破 壞 器 、 循 環 泵 ， 占 地 < 2 m 2 , 現 場 僅 需 對 接 DN100 管 道 與 電 源 ， 12h 完 成 投 運；
針 對 高 溫 高 濕 環 境 （冷 卻 塔 屋 頂 45℃ 、 RH 90% ） ， 電 源 柜 獨 立 空 調 + IP54 防護 ， 保證50℃ 不降額；
冷 卻 水 電 導 率 0–8000μS/ cm寬 適 應 ， 模 塊 化 鈦 合 金 曝 氣 器 防 止 結 垢 堵 塞 ， 3 年免維護。
結 語
臭 氧 技 術 已 從 “ 替 代 殺 菌 劑 ” 升 級 為 循 環 冷 卻 水 系 統 “ 零 藥 劑 、 零 排 污 、 高 效 傳 熱 ” 的 綠 色 支 點 。 安 力 斯 Mod u Ozone憑 借 陶 瓷 板 微 間 隙 放 電 、 高 頻 數 字 電 源 、 模塊化冗余與云智能四大核心技術 ， 將臭氧系統電耗 、 占地 、 維護量降至傳統方案 的一半以下 ， 使冷卻水COC ≥ 15的 “ 近零排污 ”成為經濟可行選項。
隨 著 雙 碳 、 雙 控 、 水 效 領 跑 者 等 政 策 加 碼 ， 以 及 高 鋁 陶 瓷 、 SiC 功 率 器 件 、 A I 預 測 算 法 的 持 續 迭 代 ， 臭 氧 技 術 在 循 環 冷 卻 水 領 域 的 滲 透 率 有 望 從 當 前 不 足 5% ， 將會提升至2030年的30% 以上 ， 為工業節水 、 節能 、 減碳貢獻 “ 臭氧方案 ”。
